A DJI új szintre emelte a LiDAR-technológiát a Zenmuse L3 bemutatásával. Ez a rendszer kifejezetten azért készült, hogy még gyorsabbá, egyszerűbbé és szélesebb körben elérhetővé tegye a nagy pontosságú légi felmérést a különböző iparágak szakemberei számára.
A vállalat hosszú évek alatt felhalmozott tapasztalatára építve a Zenmuse L3 egy valódi mérföldkő: megmutatja, hogy a kiemelkedő hatékonyság és a pontosság igenis megfér egymás mellett egyetlen payloadban. Legyen szó nagyszabású topográfiai munkáról, távvezetékek ellenőrzéséről vagy infrastruktúra-modellezésről, az L3 olyan eszközt ad a térképészek, mérnökök és környezeti szakértők kezébe, amely egyszerűsíti a bonyolult munkafolyamatokat, miközben megőrzi a precizitást.
A Zenmuse L3 jelentősen javítja a pontfelhő és az RGB adatok pontosságát, miközben minden eddiginél nagyobb hatékonyságot nyújt. A DJI Matrice 400-zal párosítva egyetlen repülés akár 10 km² lefedésére is képes, így napi szinten akár 100 km²-nyi nagy pontosságú terület is feltérképezhető.
A DJI Terra, a Modify és a FlightHub 2 rendszerekkel való zökkenőmentes együttműködésnek köszönhetően a Zenmuse L3 összefűzi a tervezést, az adatgyűjtést, a feldolgozást és a vizualizációt. Így egy teljes, végponttól végpontig tartó ökoszisztémához férhetsz hozzá, ami új mércét állít fel a légi LiDAR rendszerek világában.
Új szintre emelt hatótáv és tisztaság – a LiDAR teljesítményének határait feszegetve
Hosszabb hatótáv, nagyobb lefedettség

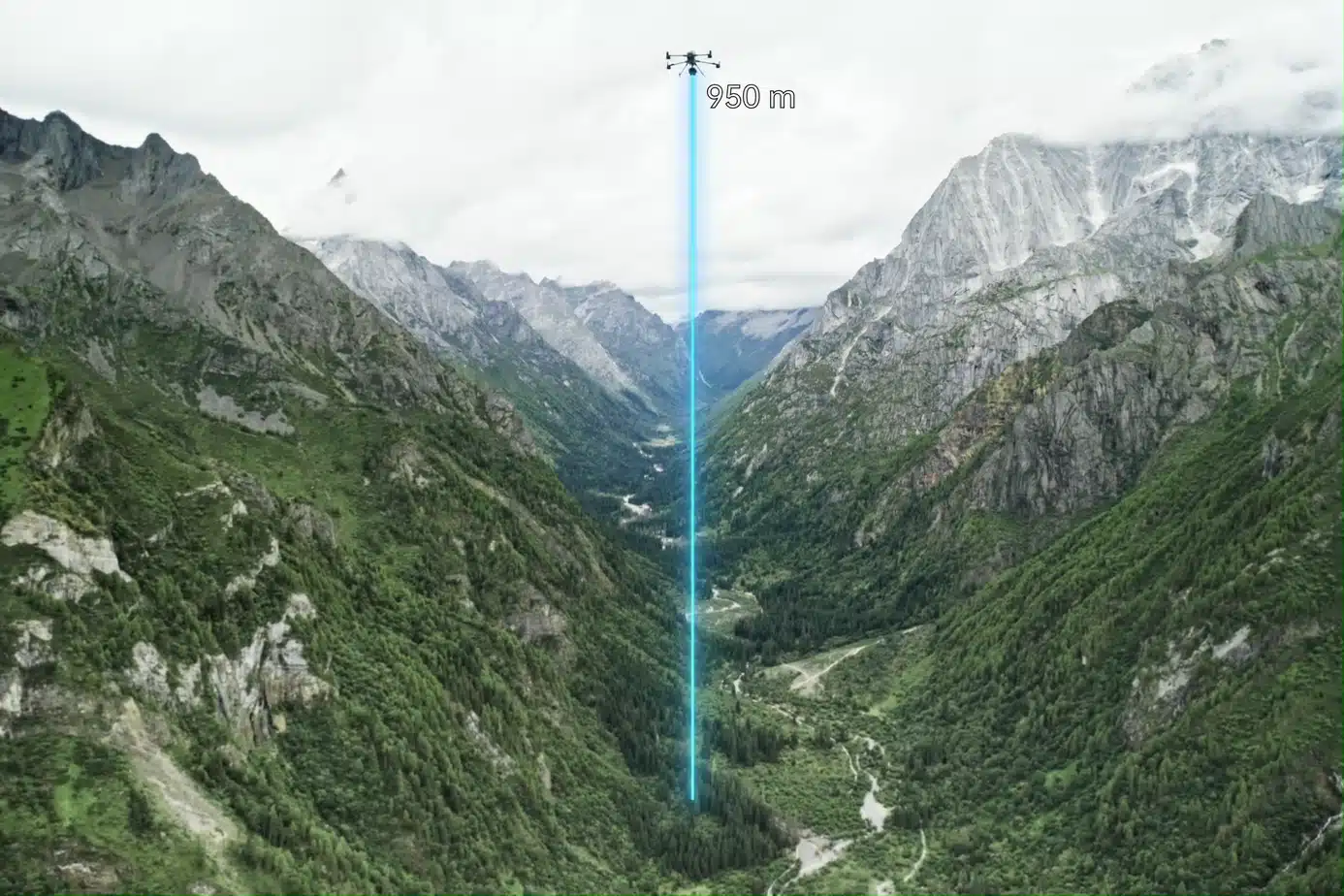

A Zenmuse L3 minden eddiginél messzebbre lát: akár 950 méteres detektálási tartományra képes 100 kHz-es impulzussűrűségnél, 100 klx környezeti fény mellett, mindössze 10%-os visszaverődésű objektumokon tesztelve.
Az állítható impulzusrátának köszönhetően rugalmasan szabályozhatod a kimenő teljesítményt, így az L3 könnyen hozzáigazítható különböző feladatokhoz és körülményekhez.
Kisebb spot, nagyobb energia

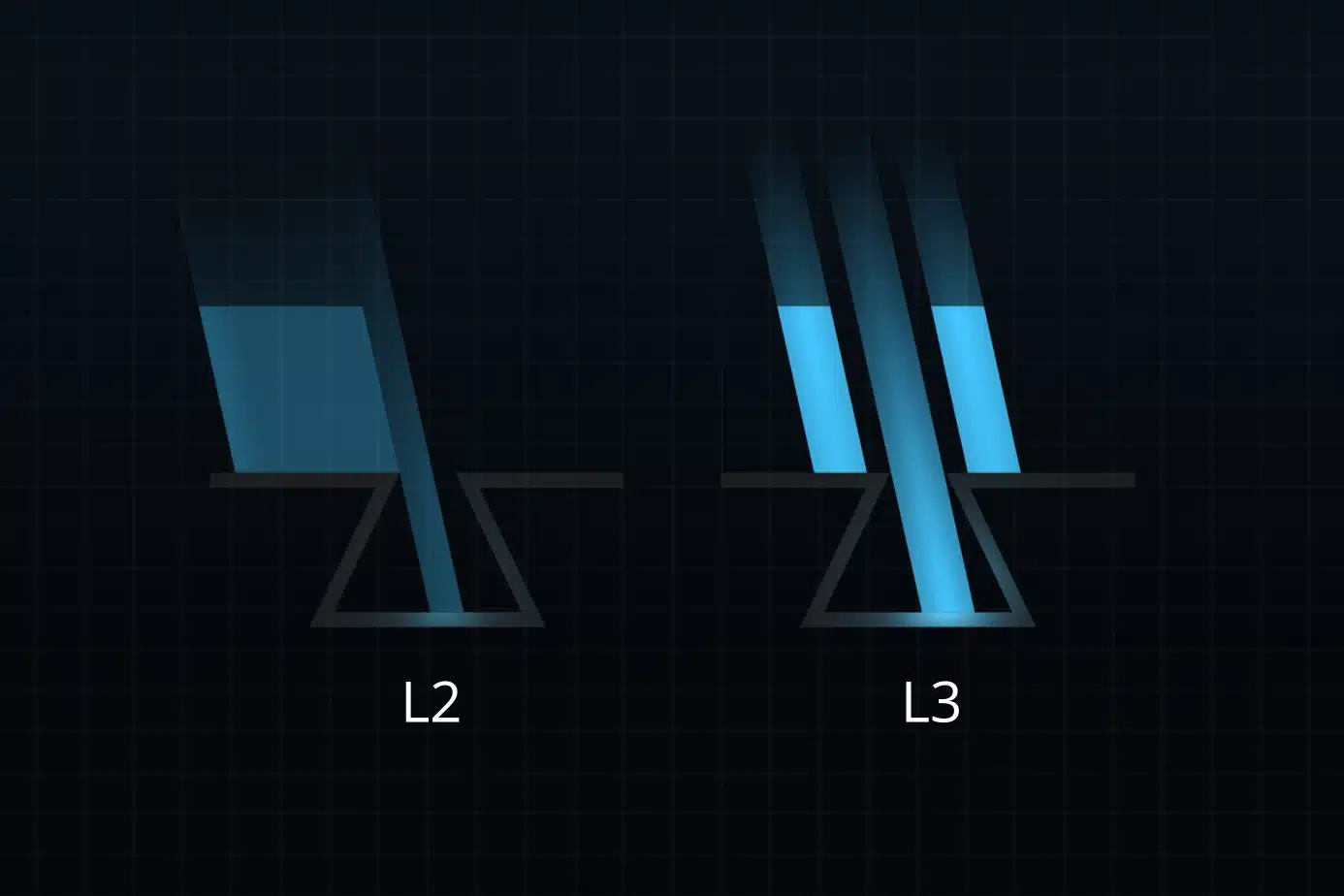

A mindössze 0,25 mrad (1/e²) lézersugár-divergencia miatt a Zenmuse L3 spotja azonos távolságon körülbelül ötöd akkora, mint az elődmodell, L2-é. Ez lehetővé teszi a kisebb tárgyak – például vezetékek vagy vékony ágak – pontos felismerését.
A nagyobb energiasűrűség erősebb áthatolóképességet biztosít, így jelentősen nő a növényzet alatti talajpontok száma. Ez különösen fontos, ha bonyolult terepek vagy részletes szerkezetek precíz újraépítése a cél.
Állítható impulzussűrűség, visszatérések és pásztázási módok
Az L3 egyik legnagyobb előnye, hogy rugalmasan igazítható a különböző feladatokhoz. A LiDAR akár 2 millió pontból álló térképet tud készíteni másodpercenként, ami rendkívül sűrű és részletes pontfelhőt eredményez nagy területen is. Emellett akár 16 visszatérő jelet is kezel egyetlen lézerimpulzusból, így a rendszer a felszín több rétegét is „látja”, például a lombkoronát, az aljnövényzetet és végül a talajt is.
Így könnyedén beállíthatod, hogy a pontfelhő sűrűsége és a penetráció inkább a nagy pontosságú térképezést vagy a komplex, akadályokkal teli környezetet szolgálja. Az eredmény: rendkívül pontos, valósághű térbeli rekonstrukció.
Az L3 három különböző pásztázási módot is kínál, hogy mindig a megfelelő mintázatot használhasd:
- Lineáris: Egyenletesebb pontfelhő-eloszlást ad, ideális nagy pontosságú domborzatfelméréshez.
- Csillag alakú (Star-Shaped): Több szögből pásztáz, jó egyensúlyt teremt a pontosság és az áthatolóképesség között – kiváló erdős területekre vagy sűrűn beépített városrészekre.
- Nem ismétlődő (Non-Repetitive): Több szög és szélesebb lefedés, optimalizálva távvezetékek és összetett szerkezetek vizsgálatához.
Tisztább rekonstrukciók és hatékonyabb térképezés dupla RGB kamerával
Dupla, 100 MP-es, RGB, térképező kamerák
A precíziós térképezéshez nem elég a távolság pontos mérése – részletgazdag képek is kellenek. A Zenmuse L3 mindkettőt kimagasló szinten hozza.

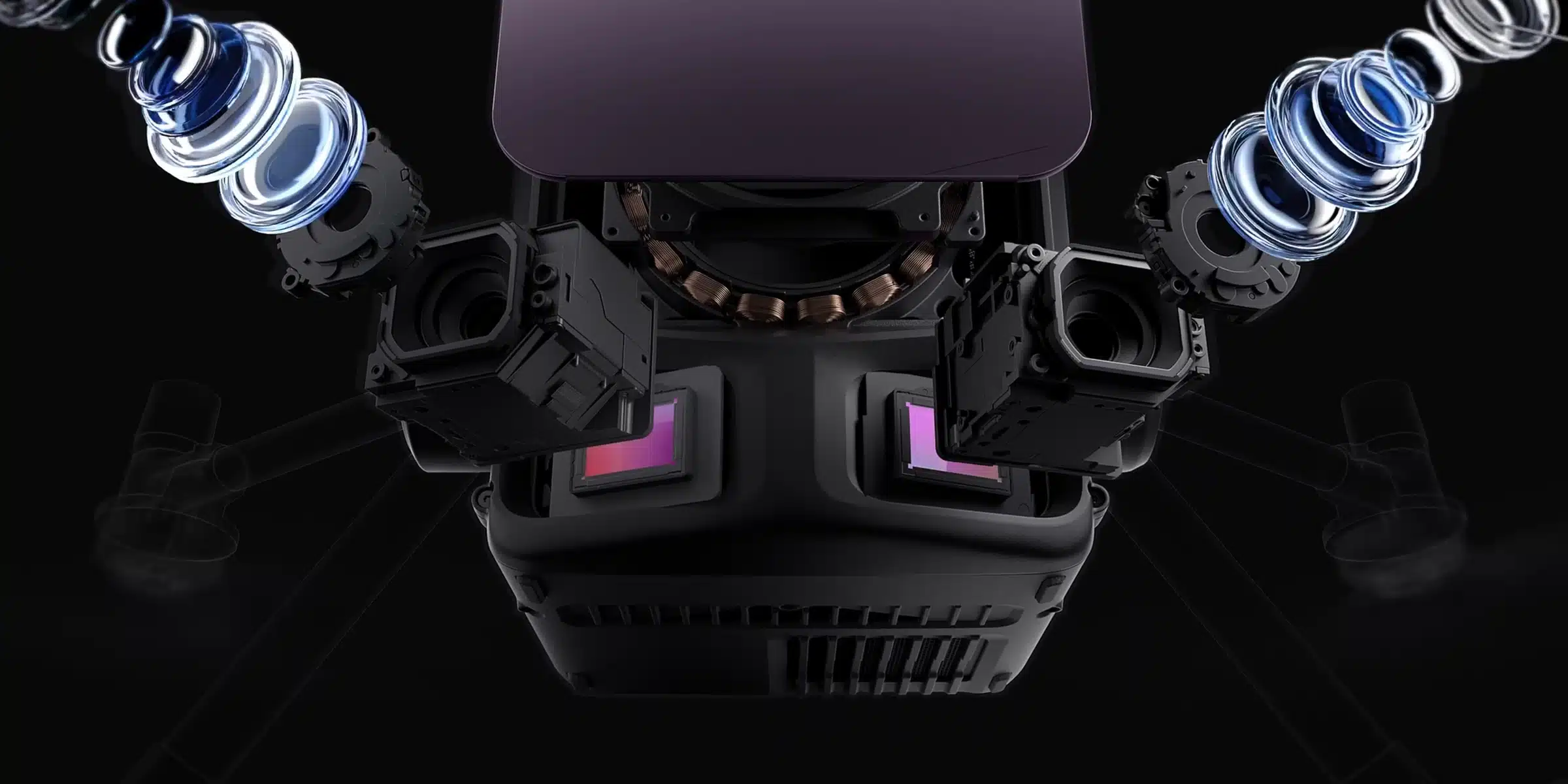

A rendszer két darab 100 MP-es, 4/3 CMOS RGB szenzorral és mechanikus zárral dolgozik, így nagy felbontású, rendkívül tiszta és konzisztens képeket készít. Ezek a kamerák nemcsak a valósághű, színes pontfelhők létrehozását teszik lehetővé, hanem jelentősen növelik a fotogrammetriai adatgyűjtés hatékonyságát is.
Kevesebb repülési idő kell ugyanahhoz az eredményhez, miközben a pontosság továbbra is hihetetlenül nagy marad.

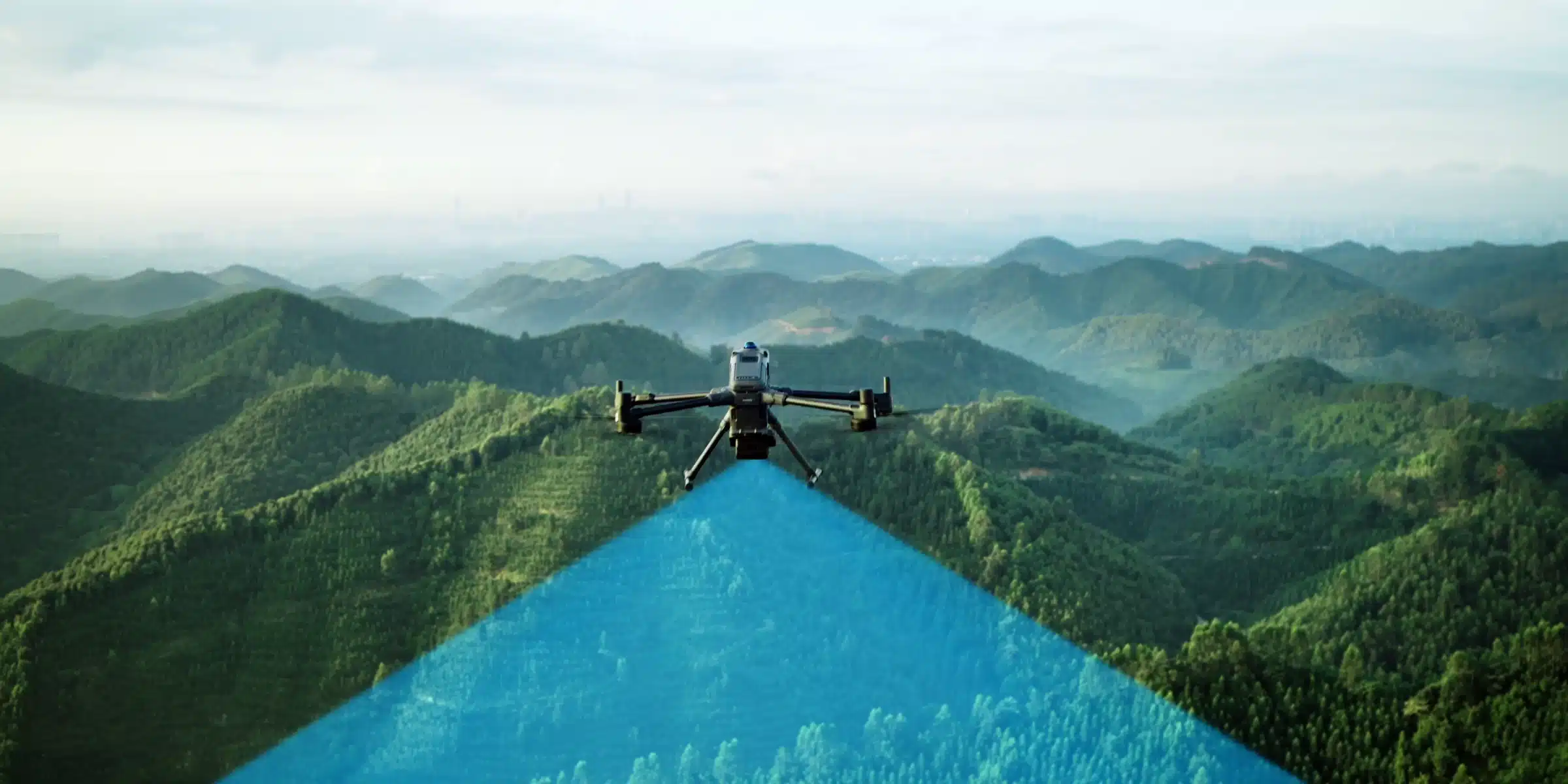

107°-os, ultra-széles látómező
A LiDAR hosszú hatótávját remekül kiegészíti a kamerák 107°-os vízszintes látómezeje. Ez az extra széles perspektíva lehetővé teszi, hogy minden repülés nagyobb területet fedjen le, így csökken az egyes küldetések ideje, miközben az adatok pontossága változatlanul magas marad.
Még mindössze 20% oldalsó LiDAR átfedés mellett is elegendő adatot rögzíthetsz ahhoz, hogy egyetlen repüléssel elkészüljenek:
- a digitális ortofotó térképek (DOM),
- és a digitális domborzatmodellek (DEM).
Ez jelentősen leegyszerűsíti a munkafolyamatokat, és maximális hatékonyságot biztosít a nagy kiterjedésű térképezési projektek során.
Emelt szintű teljesítmény: ahol a pontosság találkozik a hatékonysággal
A Zenmuse L3 esetében a DJI a teljes adatláncot újragondolta – a pozicionálástól és távméréstől kezdve egészen a képalkotásig -, hogy minden egyes adatcsomag még nagyobb felmérési pontosságot nyújtson.
A továbbfejlesztett POS rendszer 0,02°-os heading és 0,01°-os dőlés pontosságot ér el (utófeldolgozva, 1σ), a DJI saját fejlesztésű LiDAR-ja pedig 5 mm-es ismételhetőséget biztosít 150 méteren (1σ). A mikromásodperces szintű időszinkronizációval kombinálva az L3 új mércét állít a hosszú távú légi LiDAR rendszerek világában.
LiDAR adatok pontossága
A Zenmuse L3 tényleges, mérnöki pontosságú adatokat rögzít:
- 120 m magasságban: < 3 cm vertikális pontosság
- 300 m-en: < 5 cm
- 500 m-en: < 10 cm
Ez bőségesen megfelel az 1:500, 1:1000, illetve 1:2000 méretarányú térképezési követelményeknek.
A pontfelhő „vastagsága” mindössze fele a Zenmuse L2-ének, így összetett környezetben is alkalmas részletes elemzésekre és nagy pontosságú rekonstrukciókra.
RGB adatok pontossága

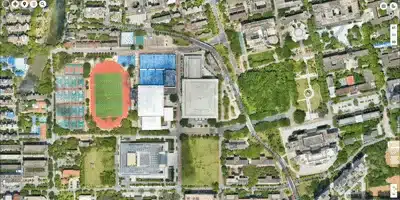

A két darab 100 MP-es RGB kamerának köszönhetően az L3 3 cm-es GSD-t ér el még 300 méteres repülési magasságnál is.
A valós idejű pozíciószinkronizáció lehetővé teszi, hogy GCP-k nélkül is dolgozz, miközben nagy pontosságú, részletgazdag képi adatokat kapsz – ideális precíziós térképezéshez.

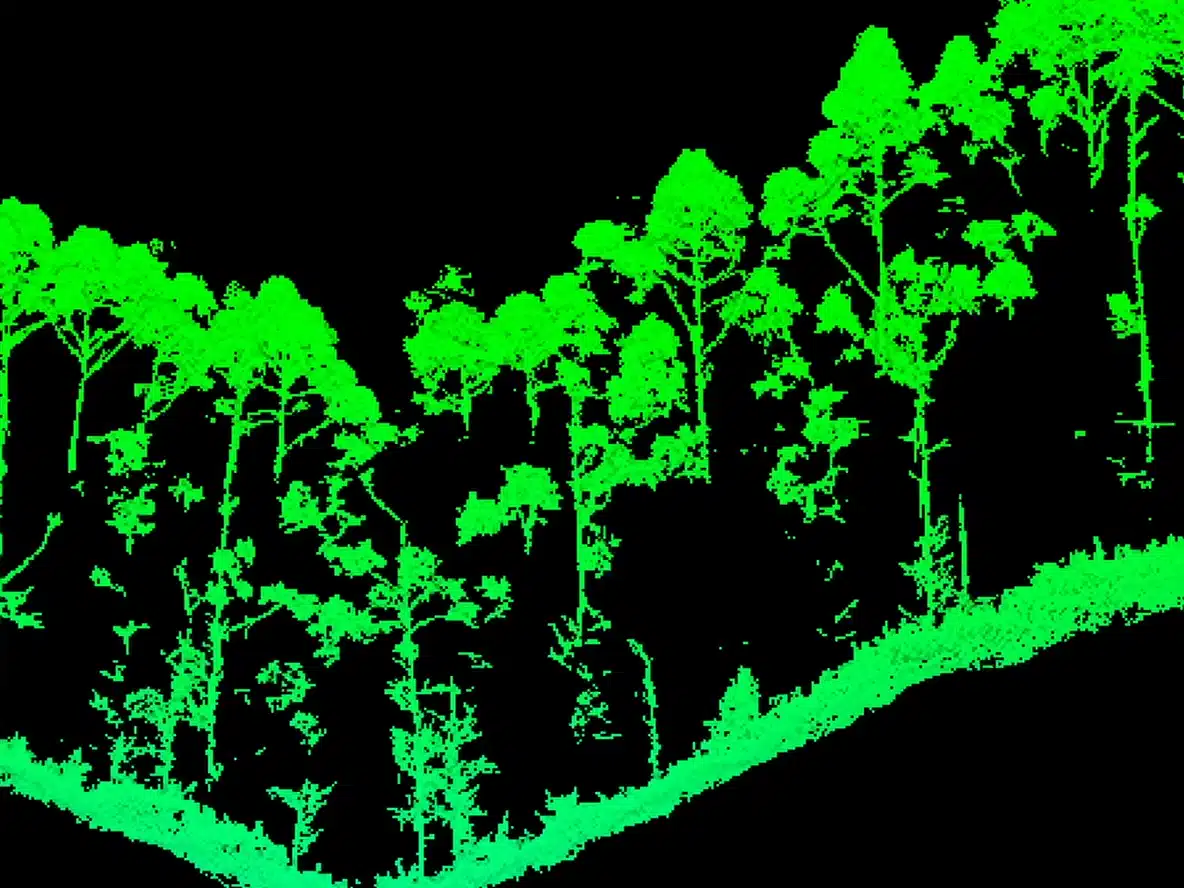

Magas talajpont-sűrűség
Sűrű növényzet vagy tagolt terep esetén kulcsfontosságú, hogy a LiDAR elég talajpontot gyűjtsön.
Az L3 optimalizált lézerkialakítása kiváló áthatolóképességet biztosít, így több és teljesebb talajpontot rögzít még olyan környezetben is, ahol sok tereptárgy van.
Ez nagymértékben javítja a terepmodell pontosságát és megbízhatóságát, ami alapvető a precíz felszínrekonstrukcióhoz.
Kiemelkedő hatékonyság: napi akár 100 km²
A légi térképezésben a hatékonyság a minél gyorsabb és nagyobb lefedettségű adatgyűjtést jelenti – a Zenmuse L3 pedig pontosan ezt nyújtja.

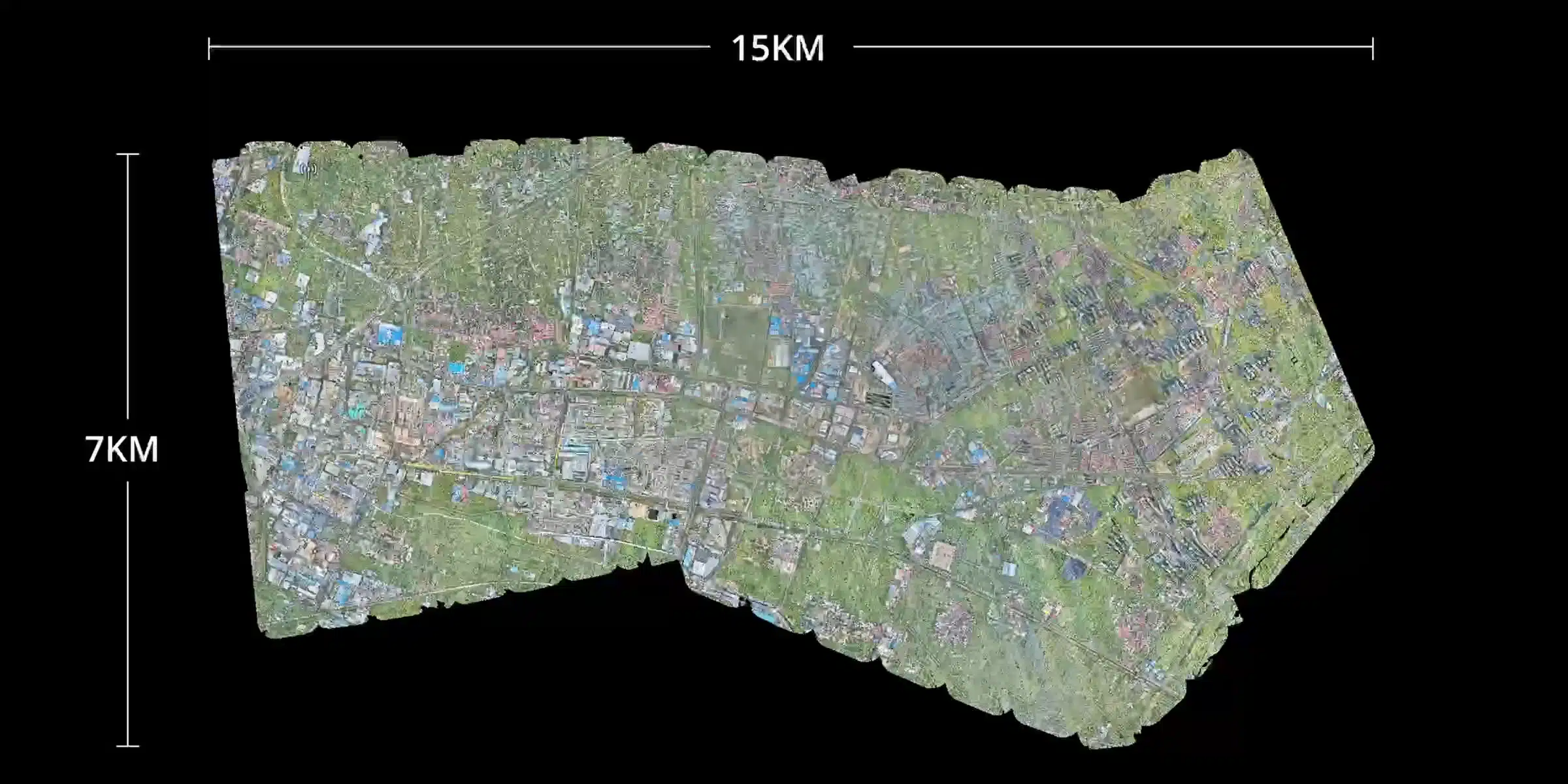

A DJI Matrice 400-zal együtt használva, 300 m repülési magasságban egyetlen küldetés akár 10 km² területet is lefed – így naponta akár 100 km² is feltérképezhető.
Még 120 m-es repülési magasságban, 15 m/s sebességnél is elérhető a 4 km²-es lefedettség egyetlen repüléssel. Ez legalább 54%-kal nagyobb hatékonyság, mint az amúgy nem szerény teljesítményű elődmodell, DJI Zenmuse L2 esetében.
Ez a rugalmasság lehetővé teszi, hogy különböző projektméretek és terepviszonyok mellett is folyamatosan magas produktivitással dolgozz.
Optimalizált, teljes körű munkafolyamat: a felvételtől a felhasználásig
Sokoldalú és hatékony adatgyűjtés
A Zenmuse L3 nemcsak a LiDAR és az RGB adatok egyidejű rögzítésében erős. Az igazi előnye az, hogy egyetlen repülésből többféle térképezési eredmény is előállítható. Ez az integráció drasztikusan csökkenti a többszöri repülés, az utómunka és az adatkészletek összehangolásának igényét – miközben garantálja, hogy a LiDAR és az RGB adatok tökéletesen illeszkedjenek egymáshoz.

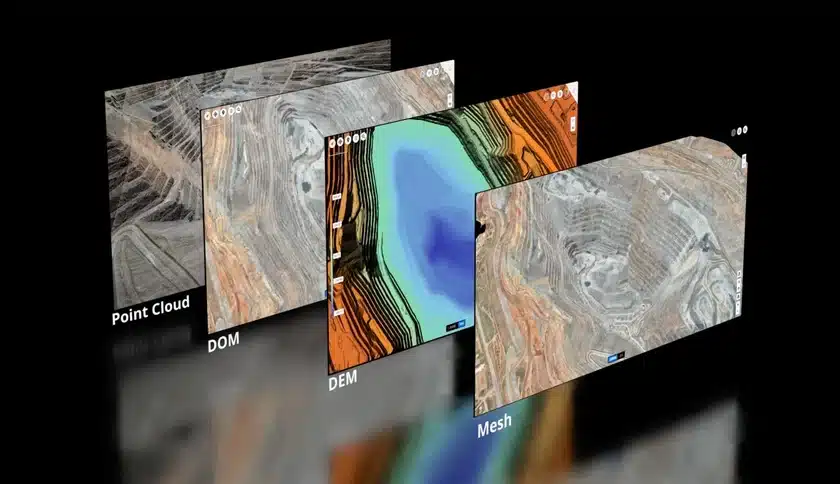

Legyen szó digitális domborzatmodellekről (DEM), ortofotókról (DOM) vagy részletes 3D rekonstrukciókról, minden adat felmérési pontossággal kerül rögzítésre. Ez gyorsabb hozzáférést ad az azonnal használható eredményekhez, amelyek alapot adnak a további elemzéshez vagy tervezéshez.
Valóban összefüggő DJI ökoszisztéma
A hagyományos, többplatformos megoldásokkal szemben a DJI saját rendszerében nincs kompatibilitási káosz és nincs felesleges manuális munka.

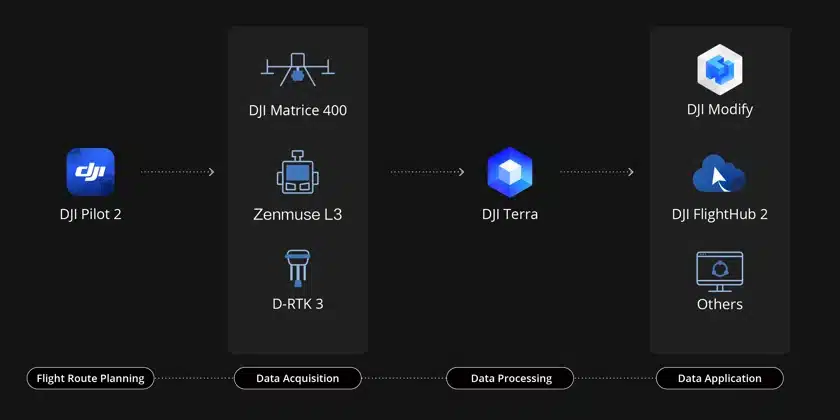

A teljes folyamat egységes és végig ugyanazon az ökoszisztémán fut:
- DJI Pilot 2 – küldéstervezés
- DJI Terra és DJI Modify – feldolgozás, elemzés, vizualizáció
- DJI FlightHub 2 – valós idejű távmenedzsment és projektkövetés
Az eredmény egy gyorsabb, intuitívabb és jóval megbízhatóbb munkafolyamat, amely lehetővé teszi, hogy a komplex térképezési feladatokat is magabiztosan, következetes pontossággal végezd el.
Összegzés
A DJI Zenmuse L3 hatalmas ugrás a légi LiDAR technológiában: a 1535 nm-es, hosszú hatótávú lézer, a két 100 MP-es RGB térképező kamera és a nagypontosságú POS rendszer egyetlen kompakt, integrált megoldásban találkozik.
A nagyléptékű topográfiai felmérésektől kezdve a kritikus infrastruktúrák részletes modellezéséig az L3 páratlan pontosságot és hatékonyságot ad a kezedbe.
A DJI Terra, Modify és FlightHub 2 szoftverekkel való szoros integráció révén az L3 egy valódi end-to-end rendszert alkot – a repüléstervezéstől a feldolgozáson át egészen a vizualizációig mindent lefed.
Legyen szó erdészeti felügyeletről, távvezetékek vizsgálatáról vagy nagy területek professzionális feltérképezéséről, a Zenmuse L3 a küldetéskritikus pontosságot és megbízhatóságot nyújtja.
Fedezd fel, hogyan segít a DJI eddigi legfejlettebb LiDAR rendszere még messzebbre látni – és tisztábban látni.
